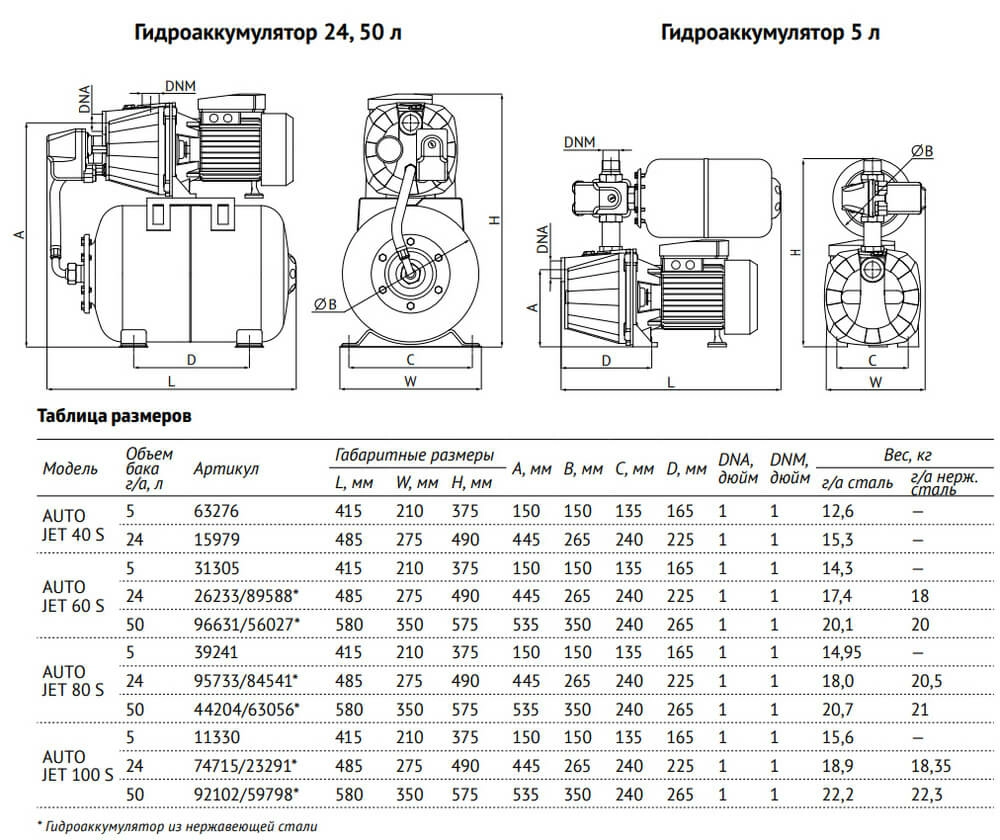

Универсальная насосная станция АКВАРОБОТ JET 100 S

Обратные клапаны — используются в системах водоснабжения для установки на входе всасывающей магистрали насоса.

Реле давления PM/5 — устройство, управляющее включением–выключением насоса при достижении в водопроводной сети определенного, заранее установленного давления.

Реле давления РМ/5 предназначено для управления включением–выключением любых однофазных (230 В) насосов мощностью до 1,5 кВт.

Реле включает насос, когда давление падает ниже давления включения и выключает насос, когда давление в системе превышает давление выключения.

Блок «АКВАРОБОТ ТУРБИ М2» предназначены для автоматического управления по потоку, минимальному и максимальному давлению (Рмин) включением и выключением однофазных поверхностных и погружных (в том числе вибрационных) насосов мощностью до 1,5 кВт, также они могут быть использованы как устройства защиты устройства от работы в режиме «сухого хода» и других аварийных ситуаций (падение сетевого напряжения, неправильный монтаж и т.п.).

Блок управления автоматически включает оборудование при скорости потока более 2 л/мин или при падении давления ниже Рмин, и, с тридцатисекундной задержкой, отключает устройство при скорости потока менее 2 л/мин.

При наличии небольших утечек в системе водоснабжения, при падении давления до заданной величины Рмин устройство включает насос на 30 секунд, восстанавливая давление в системе.

Принцип работы устройства

Принцип действия устройства заключается в том, что при прохождении через него потока воды со скоростью выше 2 л/мин, начинает вращаться турбина датчика потока. Геркон при сближении с магнитами, расположенными в лопастях турбины, получает импульсы и подает их в микроконтроллер. Микроконтроллер обрабатывает эту информацию, и силовое реле включает насос. При этом оборудование качает воду непрерывно, создавая в системе давление, величина которого зависит от параметров устройства, емкости и схемы подключения гидроаккумулятора. При прекращении потока воды или снижении его скорости до 2 л/мин, вращение турбины датчика потока прекращается, и силовое реле по команде микроконтроллера выключает насос с тридцатисекундной задержкой. При отсутствии потока воды, блок управления автоматически выключает оборудование, обеспечивая тем самым защиту от «сухого хода».

Линейка «АКВАРОБОТ ТУРБИ М» представлена тремя моделями:

• «М1»
• «М2»
• «М3».

Модель «М2» предназначена для управления насосом по потоку и по двум порогам давления. Пороги давления Рмин и Рмакс в «АКВАРОБОТ ТУРБИ М2» определяются типом датчика давления:

• Тип 1 (1,5-3,0 бар).
• Тип 2 (2,0-3,5 бар).
• Тип 3 (2,5-4,0 бар).
• Тип 4 (3,0-4,5 бар).

После перехода в режим предварительной аварии, при отсутствии воды, устройство производит серию автоматических пробных пусков через 5, 20, 60 минут и далее через 6, 12, 24 часов. При появлении воды во время любого из пробных пусков, устройство автоматически включает насос, переводя его в режим накачки.

Колбы фильтров — для магистральных водяных фильтров (устанавливаются непосредственно в водопроводную магистраль).

Гидроаккумуляторы UNIPUMP — предназначены для поддержания постоянного давления в системе водоснабжения, предотвращения гидравлических ударов, а также для хранения определенного запаса воды. Наличие гидроаккумулятора в системе автономного водоснабжения позволяет снизить количество включений и выключений насоса, что увеличивает срок его службы.
